LightTune EQ (XWS) - перестраиваемые источники света для фокусировки в волокно

• Диапазон перестройки длины волны от 200 нм до 2500 нм
• Управляемая ширина полосы излучения от 0,1 нм до 100 нм
• Оптическая мощность - сотни мкВт в спектральной полосе 6нм
• Плотность мощности - десятки мкВт/нм*мм2
• Средний срок службы источника света 10 000 часов
• Фокусирующая или коллимирующая оптика на выходной порт



Перестраиваемые источники света серий LightTune EQ и LightTune XWS основаны на использовании инновационных ультраярких плазменных источников света с накачкой непрерывным лазером от компаний-производителей ООО «Троицкий инженерный центр» и Energetiq (подразделение Hamamatsu Photonics) и широкоапертурных автоматизированных монохроматоров производства ООО «Фотоникс Инструментс».

LightTune ARC – это компактный, удобный, мощный и эффективный источник света с автоматически перестраиваемой длиной волны и регулируемой шириной полосы излучения. Благодаря высоким значениям выходной мощности и спектральной яркости, а также удобству в эксплуатации серия LightTune ARC в настоящее время является наилучшим выбором для целей возбуждения флуоресцирующих образцов в широком спектральном диапазоне от 250нм до 2500нм.

LightTune ARC выполнен на базе безоозоновой ксеноновой лампы мощностью 75 Вт и одного из широкоапертурных автоматизированных монохроматоров производства ООО Фотоникс Инструментс. Наиболее популярными моделями монохроматоров являются М140 и М300, но в случае потребности в спектроскопии высокого разрешения могут быть использованы длиннофокусные монохроматоры М700 или М500.

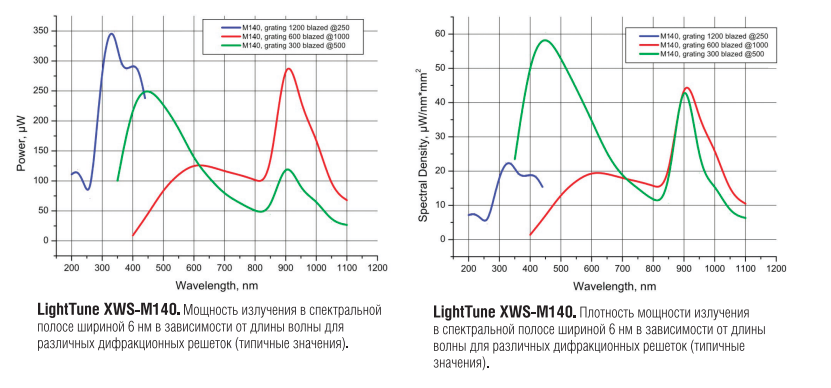

В зависимости от конкретной дифракционной решетки и выбранного участка спектра LightTune EQ и LightTune XWS способны обеспечивать сотни мкВт выходной мощности и десятки мкВт/нм*мм2 плотности мощности в спектральной полосе шириной 6 нм. Регулировка ширины спектральной полосы, как и перестройка спектрального диапазона, смена дифракционных решеток и управление встроенной заслонкой, являются автоматизированными.

Особенностью технологии лазерного возбуждения плазмы является уникально малый размер излучающей области – менее 0,5мм - в совокупности с чрезвычайно высокой яркостью излучения. Такое малое пятно излучения, будучи сфокусированным на входную щель монохроматора, позволяет с помощью регулировки ширины входной щели свести к нулю потери света на входе в монохроматор, что является недостижимым при использовании традиционных газоразрядных ламп.

Для согласования апертур монохроматора и источника света используется асферическая зеркальная согласующая оптика, которая не продуцирует вертикального увеличения и не имеет хроматических и астигматических аберраций. Светосильный монохроматор в режиме Imaging, в свою очередь, не имеет астигматизма и характеризуется минимальным вертикальным увеличением.

В результате на выходной щели формируется сфокусированное излучение чрезвычайно малого размера – несколько сотен мкм – с расходимостью, меньшей, чем входная апертура стандартных оптических волокон. Это позволяет с минимальными потерями ввести излучение в оптическое волокно, а также эффективно сфокусировать излучение в чрезвычайно малую область, что является актуальным для решения множества прикладных задач в таких областях, как микроскопия, эллипсометрия, профилометрия, спектроскопия высокого пространственного разрешения, фотовольтаика, фотобиология и др..

Стандартно LightTune EQ и LightTune XWS содержат адаптер волокна со сменными разъемами SMA-905\FC для подсоединения оптических волокон; опционально могут комплектоваться зеркальной и линзовой оптикой для формирования параллельного пучка и для фокусировки выходного излучения на образец.
