Монохроматор M140
На этапе формирования заказа выбирается:
- Количество выходных портов - до двух с возможностью установки либо спектральных щелей, либо многоэлементных детекторов;
- Число и тип дифракционных решеток- до 3-х на автоматизированной турели.
Дополнительно доступны:
- Турель фильтров разделения порядков для работы в широком спектральном диапазоне;
- Скрещенные автоматизированные спектральные щели (регулируемый pinhole);
- Выбор оптики – для работы в УФ или ИК областях;
- Линейные и матричные датчики изображения, одноэлементные детекторы;
- Устройства ввода излучения в прибор, согласования апертур, работы с оптическими волокнами и др.
- Наличие отверстия для продувки инертным газом – для работы в УФ области.
- Объективы Кассегрена
Выходные щели монохроматоров производства ООО «Фотоникс Инструментс» включают механический блок для плавной юстировки относительно фокальной плоскости для достижения наилучшего качества спектральной линии и разрешения во всем спектральном диапазоне. В случае применения монохроматора в качестве осветителя необязателен.

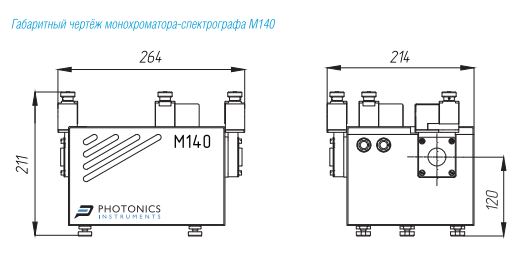

Габаритные размеры монохроматора М140
Спецификация
|
Оптическая схема |
Оптимизированная схема Черни-Тернера с двумя оптическими входами и тремя выходами |
|||
|
Спектральный диапазон |
190 – 20 000 нм (зависит от выбранной решетки) |
|||
|
Относительное отверстие |
1 :3,6 |
|||
|
Фокусное расстояние, мм |
145 |
|||
|
Плоское поле, мм |
30 x 10 |
|||
|
Входной порт |
1 |
|||
|
Выходной порт |
До 2 |
|||
|
Imaging (компенсация астигматизма) |
Опция. Доступна для выходных портов |
|||
|
Вертикальное увеличение (стандартная оптика) |
1,0 |
|||
|
Вертикальное увеличение (Imaging оптика) |
1,4 |
|||
|
Дифракционные решетки1) |
40x40x10мм, автоматизированная турель, до 3 решеток в комплекте |
|||
|
- штрихов на мм |
2400 |
1200 |
600 |
300 |
|
- механический диапазон, нм |
0 – 500 |
0 – 1000 |
0 – 2000 |
0 – 4000 |
|
- длина волны в блеске, нм |
225 |
400 |
750 |
1500 |
|
- обратная линейная дисперсия (среднее значение) 2), нм/мм |
2,5 |
4,9 |
9,8 |
19,6 |
|
- спектральный диапазон 3) , нм |
190-450 |
266-800 |
500-1500 |
1000-3000 |
|
- интервал одновременной регистрации многоканального детектора (среднее значение)4), нм |
70 |
140 |
280 |
560 |
|
- разрешение (среднее значение) 4), нм |
0,1 |
0,2 |
0,4 |
0,8 |
|
- точность установки длины волны, нм |
±0,05 |
±0,1 |
±0,2 |
±0,4 |
|
- воспроизводимость длины волны, нм |
±0,02 |
±0,05 |
±0,1 |
±0,2 |
|
- скорость сканирования, нм/с |
100 |
200 |
400 |
800 |
|
Входная/выходные щели |
Автоматическая и ручная регулировка |
|||
|
- ширина щели, мм |
0 – 3 (0 – 5 мм щель доступна опционально) |
|||
|
- высота щели, мм |
10 |
|||
|
- параллельность, мкм |
+/- 1 |
|||
|
- точность считывания деления микрометра, мкм |
2 (5мкм для щелей 5 мм) |
|||
|
- размер шага, мкм |
0,125 (0,3125 для щели 5 мм) |
|||
|
- погрешность, мкм |
+/- 5 (12,5 для щели 5 мм) |
|||
|
Турель фильтров |
Автоматическое переключение |
|||
|
- максимальное количество фильтров |
6 |
|||
|
- стандартное количество фильтров |
5 |
|||
|
- размер фильтра, мм |
20 |
|||
|
Встроенный шаттер |
Программно управляемый, служит для измерения темнового сигнала |
|||
|
Связь с компьютером |
High-Speed USB интерфейс |
|||
|
Габаритные размеры, мм3 |
264×208×203 |
|||
1) Спецификация дифракционных решеток может быть изменена по запросу
2) Значение обратной линейной дисперсии указано для длины волны в блеске
3) Диапазон длин волн с дифракционной эффективностью более 40%
4) Для детектора с размером пикселя 8 мкм и длиной cветочувствительной зоны 29,1мм и шириной пикселя 8 мкм
