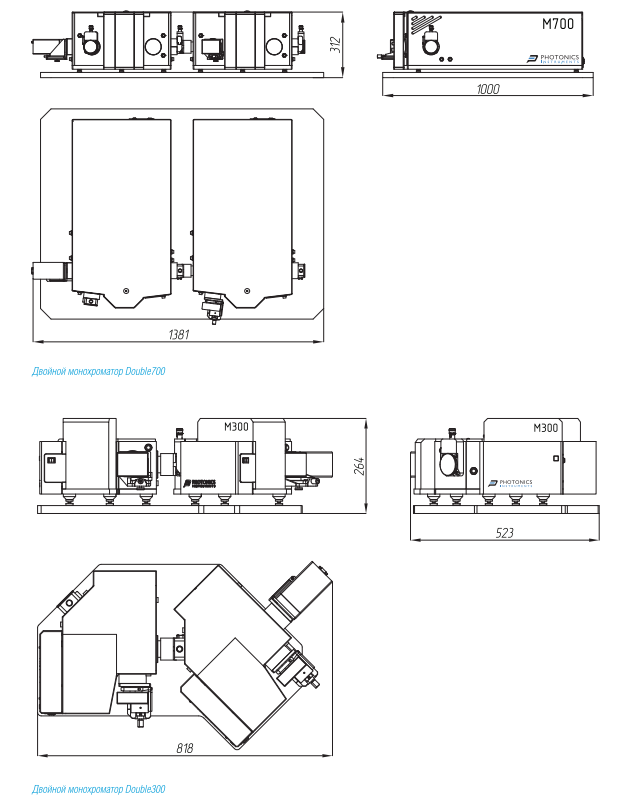

Двойные автоматизированные монохроматоры-спектрографы Double300, Double500 и Double700

Актуальность двойных и тройных монохроматоров связана с требованиями спектроскопии высокого разрешения и необходимостью подавления рассеянного света при регистрации слабых сигналов. Эффективное фокусное расстояние двойной системы равно удвоенному фокусу отдельного составляющего ее монохроматора, а дополнительное подавление рассеянного света при использовании двойных систем с промежуточной щелью достигает нескольких порядков.

Двойной монохроматор-спектрограф представляет собой систему из двух последовательно расположенных одинарных монохроматоров-спектрографов, работающие в режиме сложения дисперсии, причем выходная щель первого монохроматора является входной щелью второго. Каждый из монохроматоров построен по оптимизированной схеме Черни-Тернера, содержит четыре дифракционных решетки, установленных на автоматизированной турели.

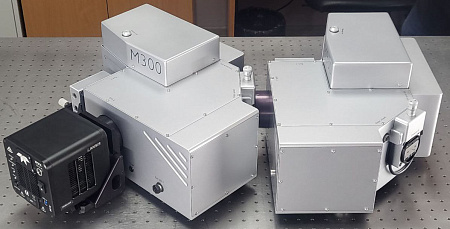

Комплекс DoubleM300 имеет два рабочих выходных порта на втором монохроматоре и один дополнительный боковой выходной порт на первом монохроматоре.

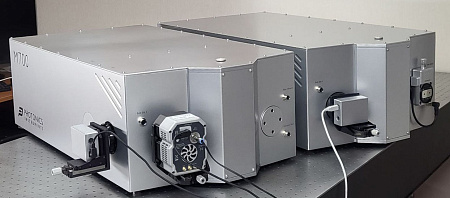

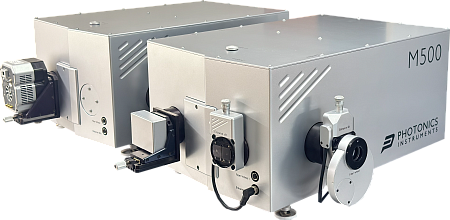

Комплексы DoubleM500 и DoubleM700 содержат три рабочих выходных порта на втором монохроматоре и один дополнительный порт на первом.

Дополнительный порт первого монохроматора имеет плоское поле размером 30х10мм. Как правило, на этот порт устанавливается многоэлементный детектор, который используется для регистрации спектров обзорного характера с более низким спектральным разрешением, а также для проведения коррекции калибровки.

С учетом максимальной ширины промежуточной щели 5мм и горизонтального увеличения оптических схем, ширина плоского поля на выходных портах зависит от конкретной системы и в среднем составляет 6мм. Это позволяет использовать на выходе как ФЭУ, так и многоэлементные датчики изображения.

В двойных и тройных системах тщательная заводская юстировка и калибровка является особенно актуальной. Для достижения эффекта сужения аппаратной функции вдвое и втрое при проведении оптической наладки систем все элементы должны быть идеально выставлены, и система должна демонстрировать долговременную стабильность. Поэтому двойные системы производства ООО «Фотоникс Инструментс» поставляются на установочной плите. Системы съюстированы и откалиброваны изготовителем и при инсталляции\запуске на территории Пользователя в дополнительной калибровке не нуждаются.

В двойных и тройных системах тщательная заводская юстировка и калибровка является особенно актуальной. Для достижения эффекта сужения аппаратной функции вдвое и втрое при проведении оптической наладки систем все элементы должны быть идеально выставлены, и система должна демонстрировать долговременную стабильность. Двойные системы производства ФОТОНИКС Инструментс съюстированы и откалиброваны нашими опытными инженерами на территории изготовителя и в дополнительной калибровке при запуске не нуждаются.

Все комплексы полностью автоматизированы, включая управление сканированием и сменой дифракционных решеток, регулировку ширины спектральных щелей, смену выходных портов, управление фильтрами разделения порядков и шаттрами для регистрации темнового сигнала. Требуемый комплект выходных щелей и детекторов излучения согласовывается на этапе формирования заказа.
