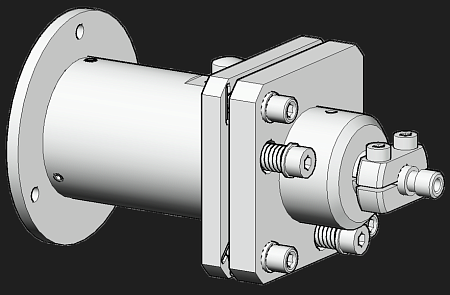

Адаптеры-ахроматы двухкомпонентные фокусирующие DA-15, DA-15-IN и DA-15-OUT
DA-15 – это адаптер-ахромат, состоящий из двух объективов LA-15, рассчитанных на минимум сферической и хроматической аберраций. Каждый объектив содержит линзы КУ-1 и CaF2, оптимизирован для УФ диапазона спектра. Адаптер снабжен сменным оптоволоконным разъемом SMA-905/FC.
Адаптер серии DA-15 является многоцелевым компонентом и в зависимости от конструктивного исполнения выполняет следующие функции:
- сбор излучения с объекта, находящегося на расстоянии 40мм от корпуса адаптера, и фокусировка излучения в оптическое волокно (модификация DA-15)
- ввод излучения из оптического волокна в монохроматор с согласованием апертур (модификация DA-15-IN),
- фокусировка выходящего из монохроматора излучения на исследуемый образец (модификация DA-15-OUT),
Адаптеры модификаций DA-15-IN и DA-15-OUT фиксируются на входную и выходную щели соответственно. Предусмотрено крепление адаптеров на колесо фильтров разделения порядков спектра.
Спектральный диапазон работы: 200нм-2000нм
Передний/задний фокальные отрезки: 40мм
Апертурный угол охвата: 19 град. (F# 1:2,9)
Разъем сменный SMA-905 или FC.
Следует иметь в виду, что двухкомпонентные объективы имеют ограниченные возможности по компенсации хроматизма. При необходимости работы в широком спектральном диапазоне, включающем УФ и ИК, рекомендуется использовать более габаритную зеркальную оптику - асферические зеркальные конденсоры TOR-1 и TOR-2.
